XSLOPE-Pile&Reinforcement 사면안정 해석 프로그램의 주요특징을 요약하여 정리하고 세부적인 내용을 설명드리면 다음과 같습니다.
가. 2차원 가시화
나. 실시간 단면 그리기 및 생성
다. 실시간 데이타 표시
라. 각종 데이타베이스 지원
마. 활동면의 형상에 대한 설정
바. 보강 및 미보강 사면 안전율 분포 확인
사. 축 서식 및 화면 설정
아. 해석방법 및 옵션 선택
자. 보고서 출력

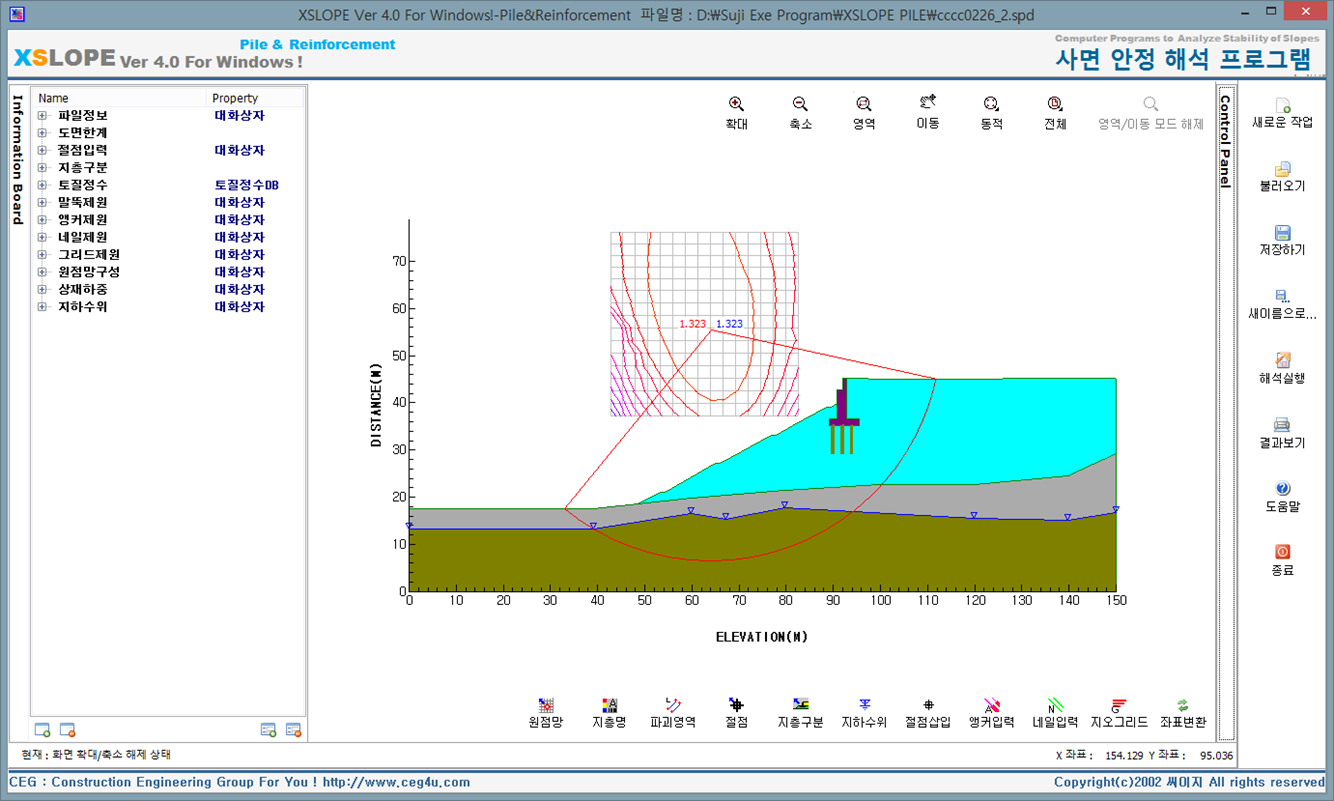

가. 2차원 가시화
사면안정 해석의 결과를 2차원으로 가시화할 수 있는 메인화면이 구성되며, 메인화면은 지층구성 대화상자를 통해서 기본적인 모양이 작성되고 그 방법이 편리합니다. 또한 사용자가 입력한 지층물성 , 지층구성, 보강재, 상재하중 및 원점망 정보 등이 아래 그림과 같이 2차원 화면에 표시됩니다.
| |
[그림] 2차원 가시화
|

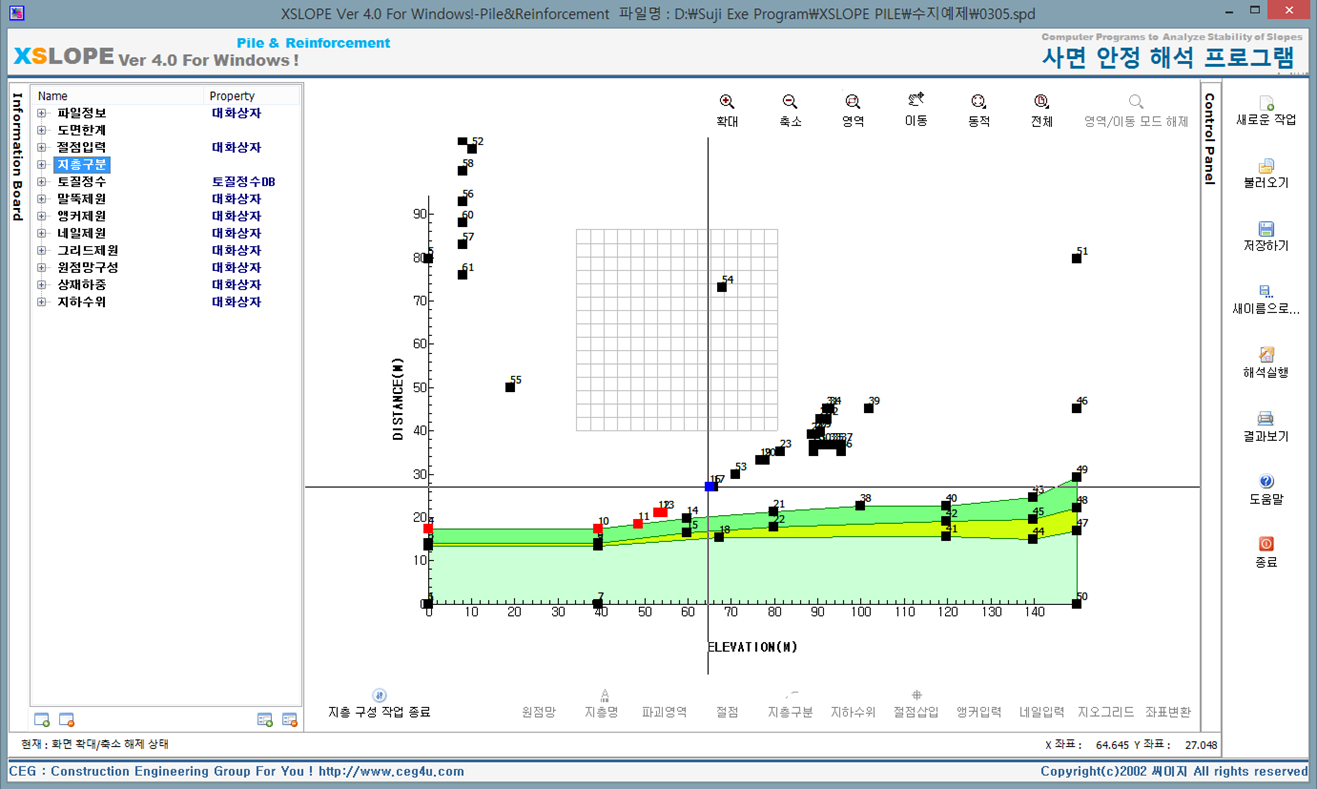

나. 실시간 단면 그리기 및 생성
사용자가 구성하고자 하는 지층모양으로 몇 가지 규칙을 지켜 작업하면 간단한 마우스 컨트롤만으로 구성하고자 하시는 지층을 쉽게 구성할 수 있습니다. 또한 지하수위를 직접 절점 입력을 통해 구성할 수 있으며, 기존에 구성된 지층선을 따라 삽입하는 것도 가능합니다.
| |
[그림] 실시간 단면 그리기 및 생성
|

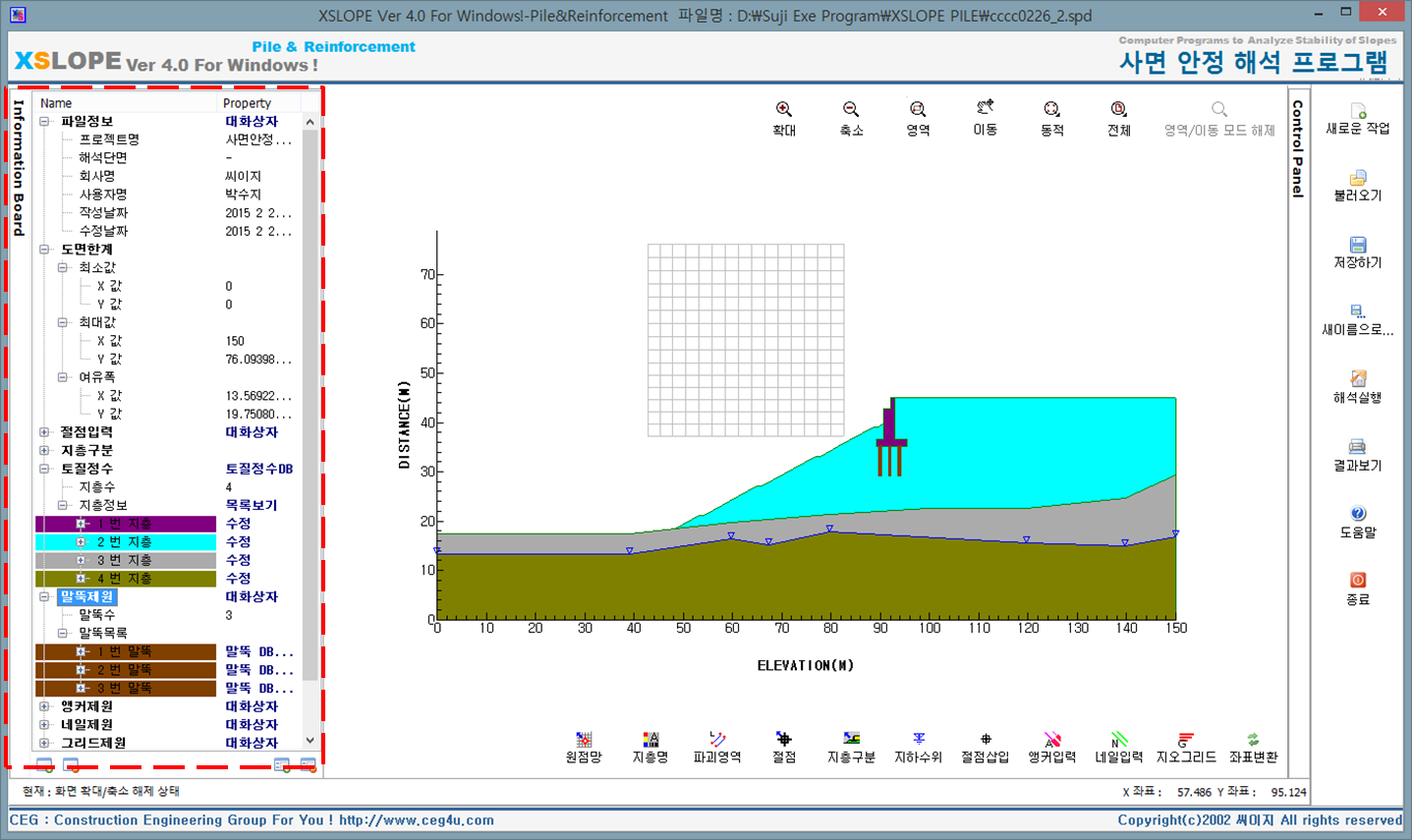

다. 실시간 데이타 표시
데이타 입력과 저장 후 업데이트 내용을 메인화면 좌측의 리스트에서 바로 확인할 수 있으며, 항목별 하위 리스트에 각각의 세부내용을 표시합니다. 또한 각 항목의 우측 버튼을 이용하여 데이타의 수정이 가능합니다.
| |
[그림] 실시간 데이타 표시
|
라. 각종 데이타베이스 지원
지층 및 말뚝 데이타 입력 시 데이타베이스 관리 기능을 이용하여 반복작업으로 인한 번거로움을 없애고, 데이타를 개별적인 데이타베이스 파일로 편리하게 관리할 수 있는 기능을 적용하였습니다.
| |

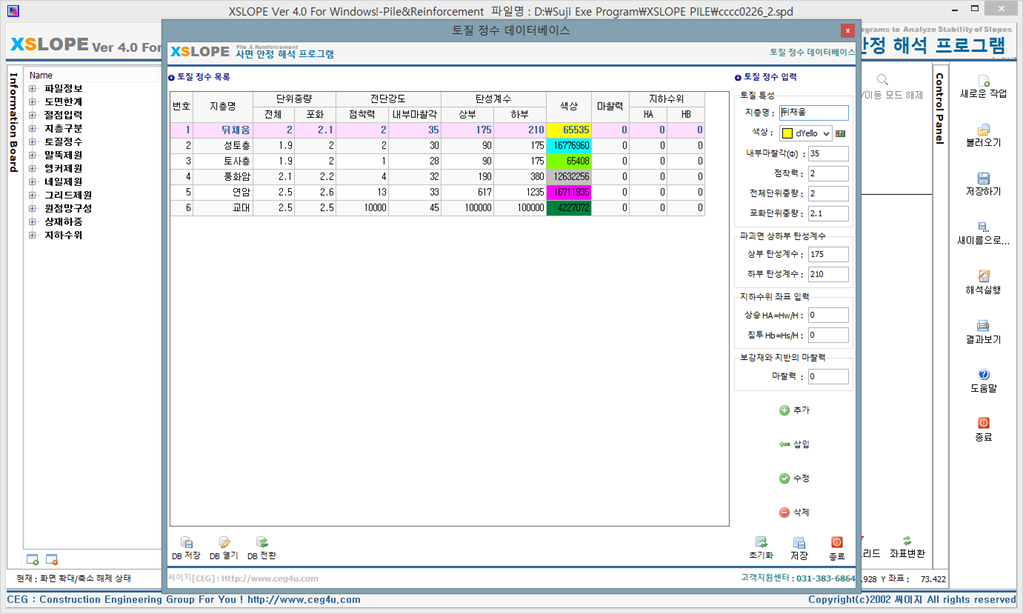

[그림] 지층 데이타베이스
|
| |

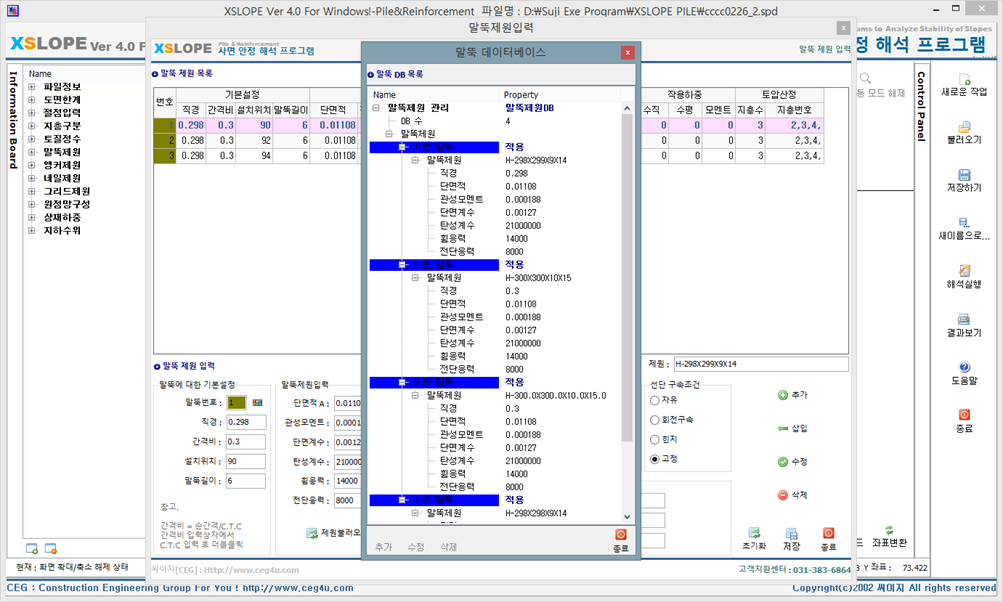

[그림] 말뚝 데이타베이스
|
마. 활동면의 형상에 대한 설정
프로그램 해석 시 주동영역 및 수동영역의 경사각을 지정하는 등의 사용자가 직접 활동면의 형상에 대한 설정을 할 수 있습니다.
| |
[그림] 활동면의 형상에 대한 설정
|
바. 보강 및 미보강 사면 안전율 분포 확인
보강사면과 미보강사면의 안전율 분포를 화면에 각각 도시하여 보강사면과 미보강사면의 안전율을 개별적으로 확인할 수 있습니다.
| |

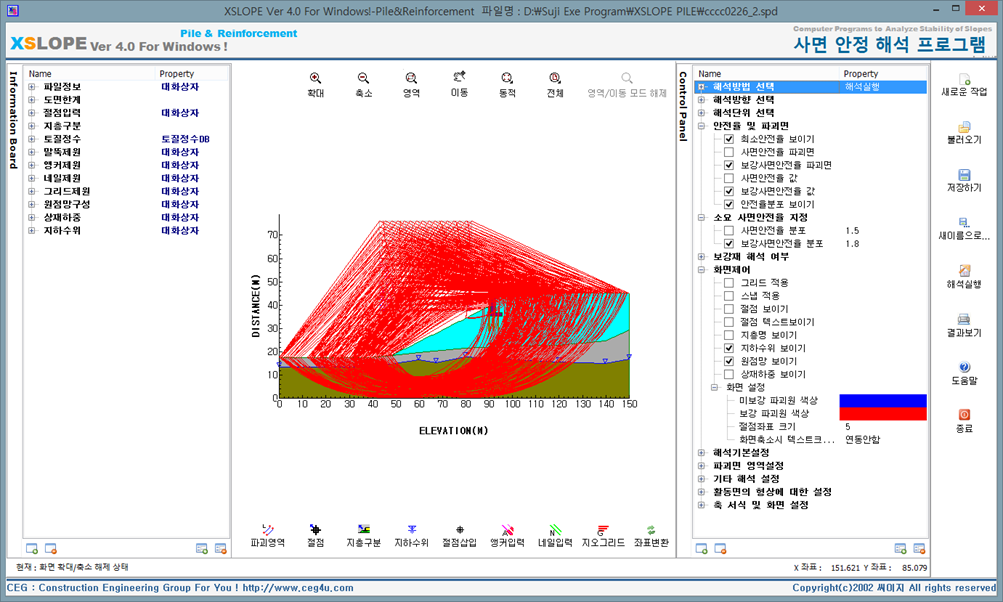

[그림] 보강사면 안전율 분포
|
| |
[그림] 미보강사면 안전율 분포
|

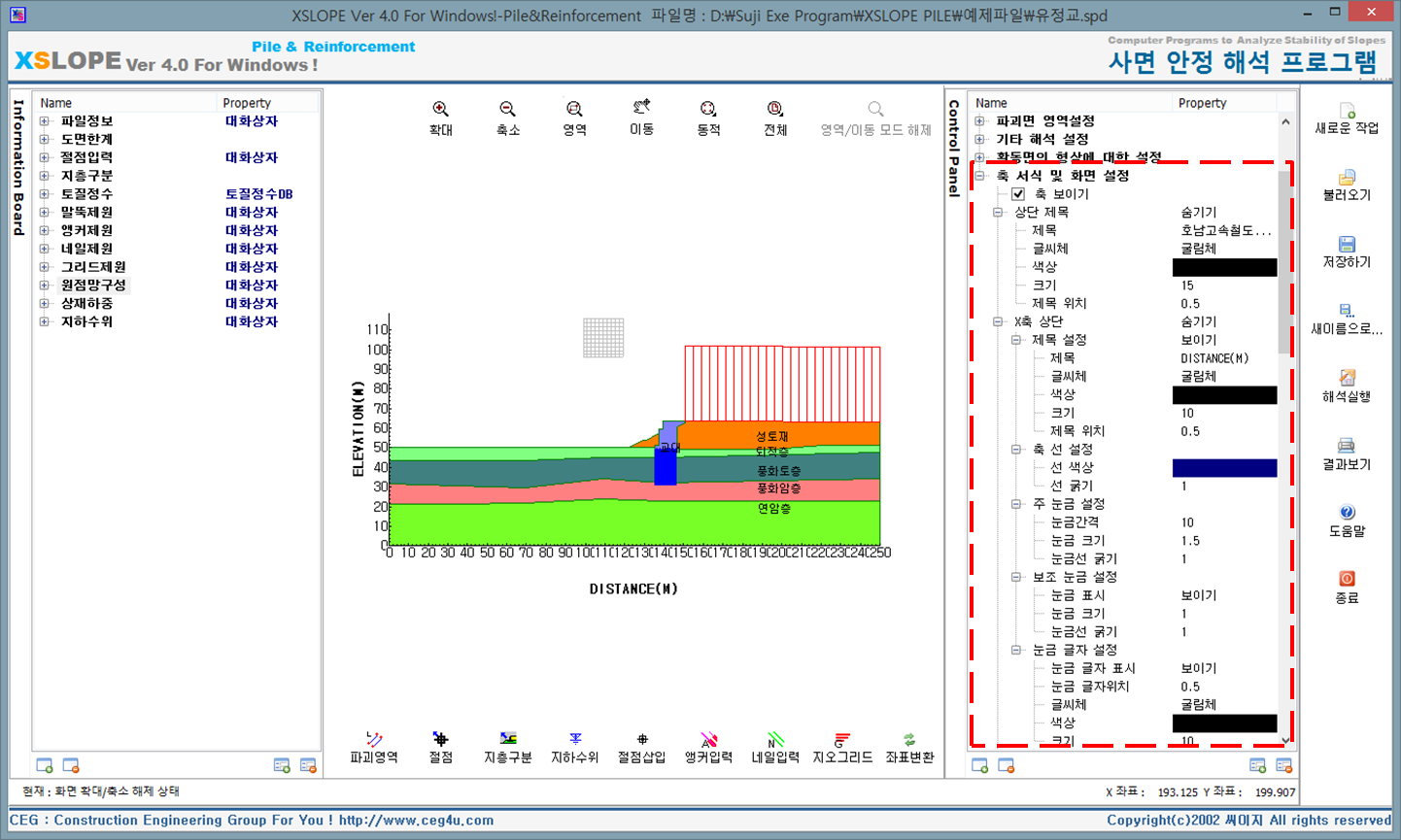

사. 축 서식 및 화면 설정
프로그램 중앙의 화면(뷰)의 축과 서식을 설정할 수 있습니다. 화면 우측의 설정 리스트에서 축 보이기/숨기기, 축 제목 글자, 축 선 색상 설정 등의 축 관련 옵션을 설정할 수 있는 기능을 수행합니다.
| |
[그림] 축 서식 및 화면 설정
|

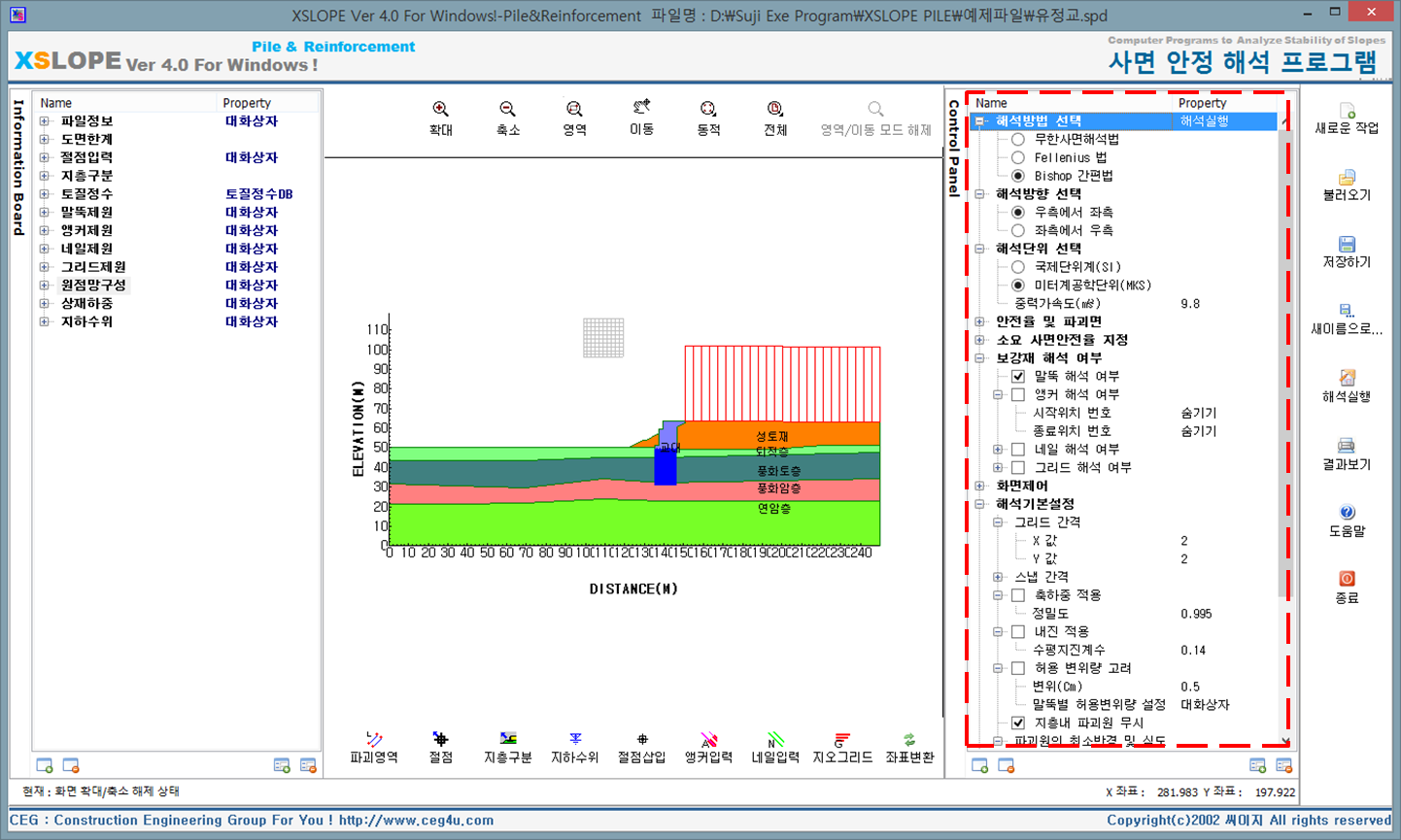

아. 해석방법 및 옵션 선택
해석 시 필요한 해석방법 및 해석관련 옵션을 직접 선택 및 설정할 수 있습니다. 따라서 해석방향, 해석단위, 여러 제원들의 해석옵션을 사용자가 직접 선택함으로서 보다 정확한 해석결과를 얻을 수 있습니다.
| |
[그림] 해석방법 및 옵션 선택
|
자. 보고서 출력
입력 데이터 및 해석결과를 사용자가 보기 쉽게 보고서 형식으로 정리된 문서로 확인할 수 있으며 대표적인 전자문서인 PDF, 워드문서 등 다양한 형식으로 인쇄가 가능합니다.
| |
[그림] 보고서 출력
|
| |

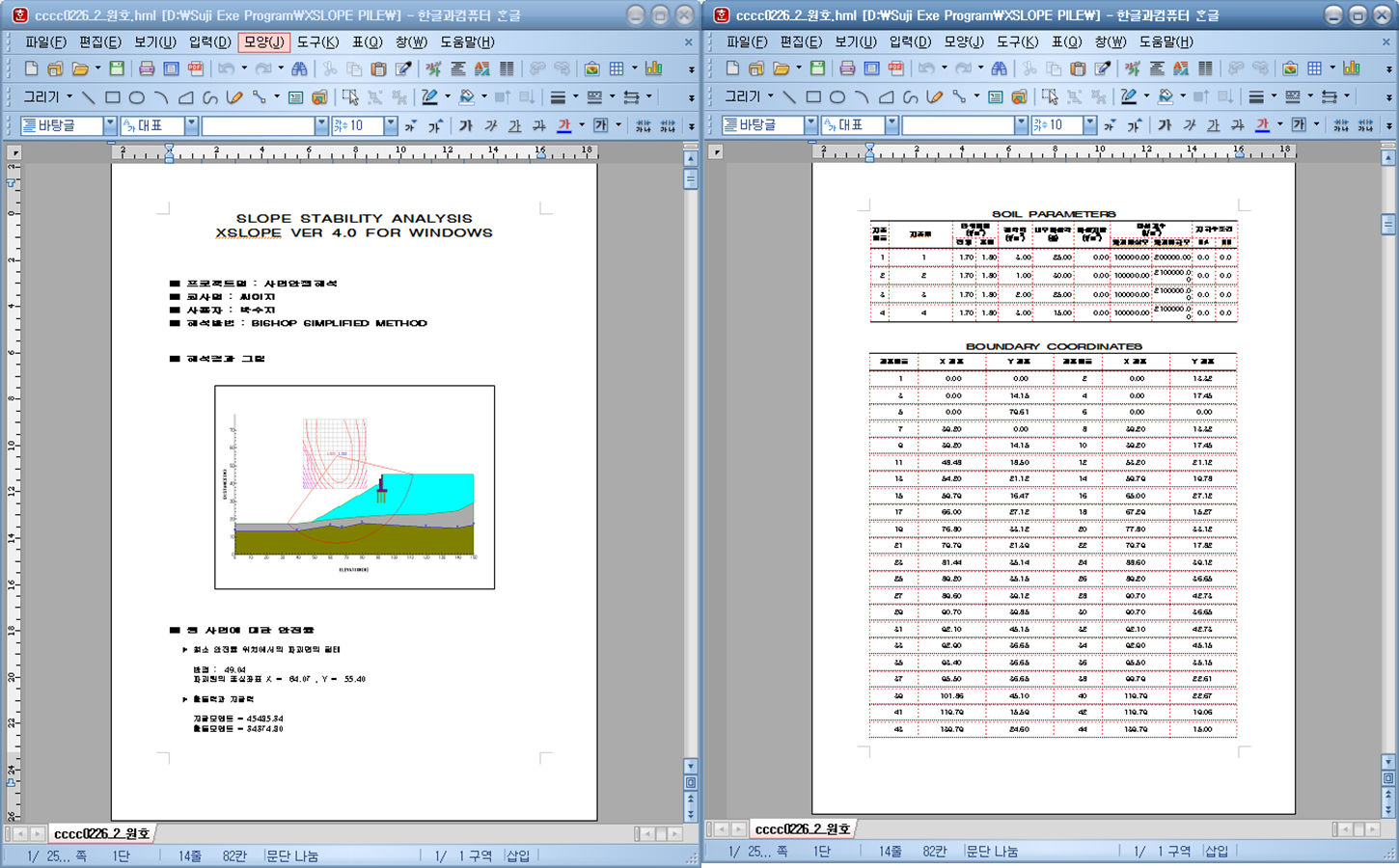

[그림] 한글문서 출력
|
| |

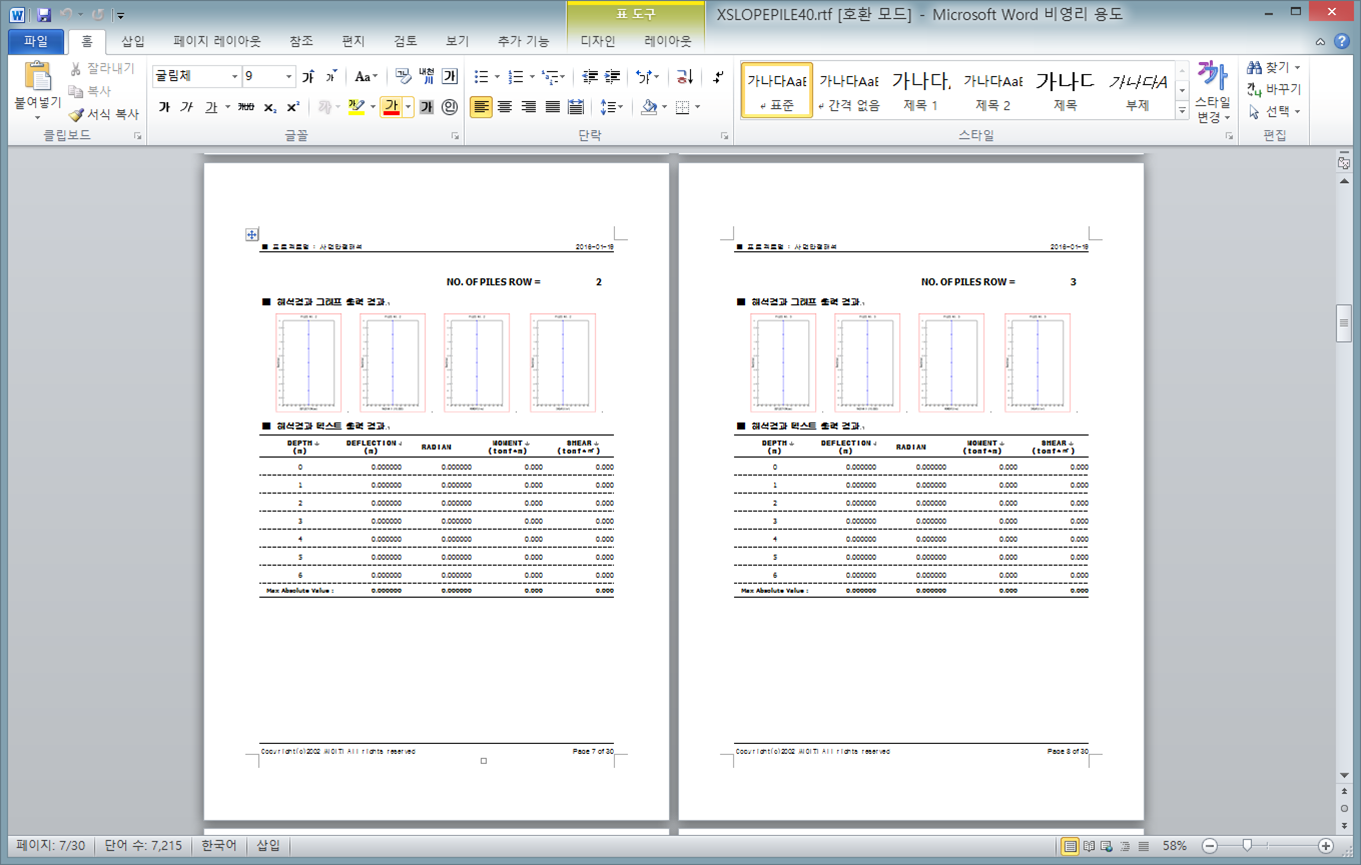

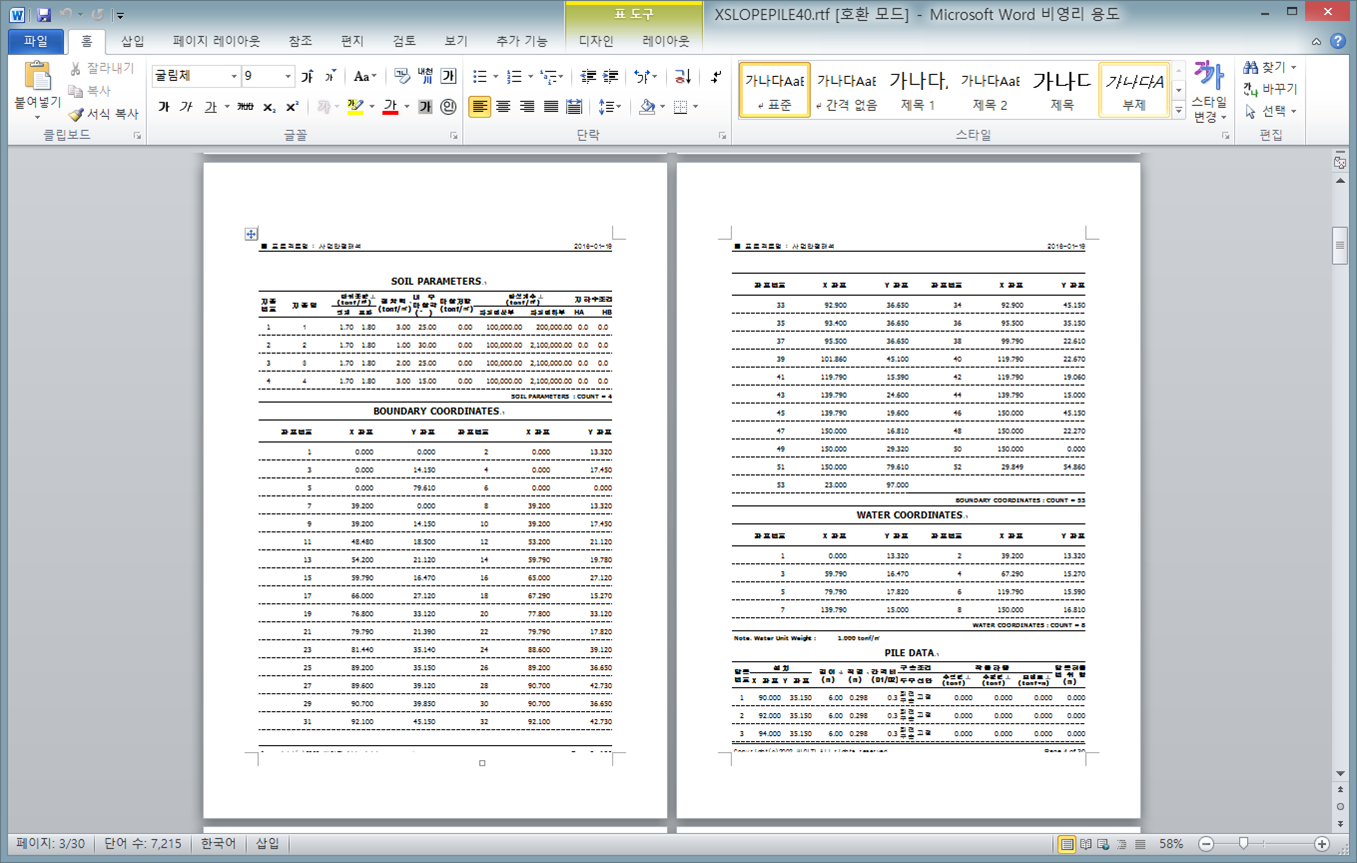

[그림] 워드문서 출력
|
| |
[그림] 워드문서 출력
|
| |

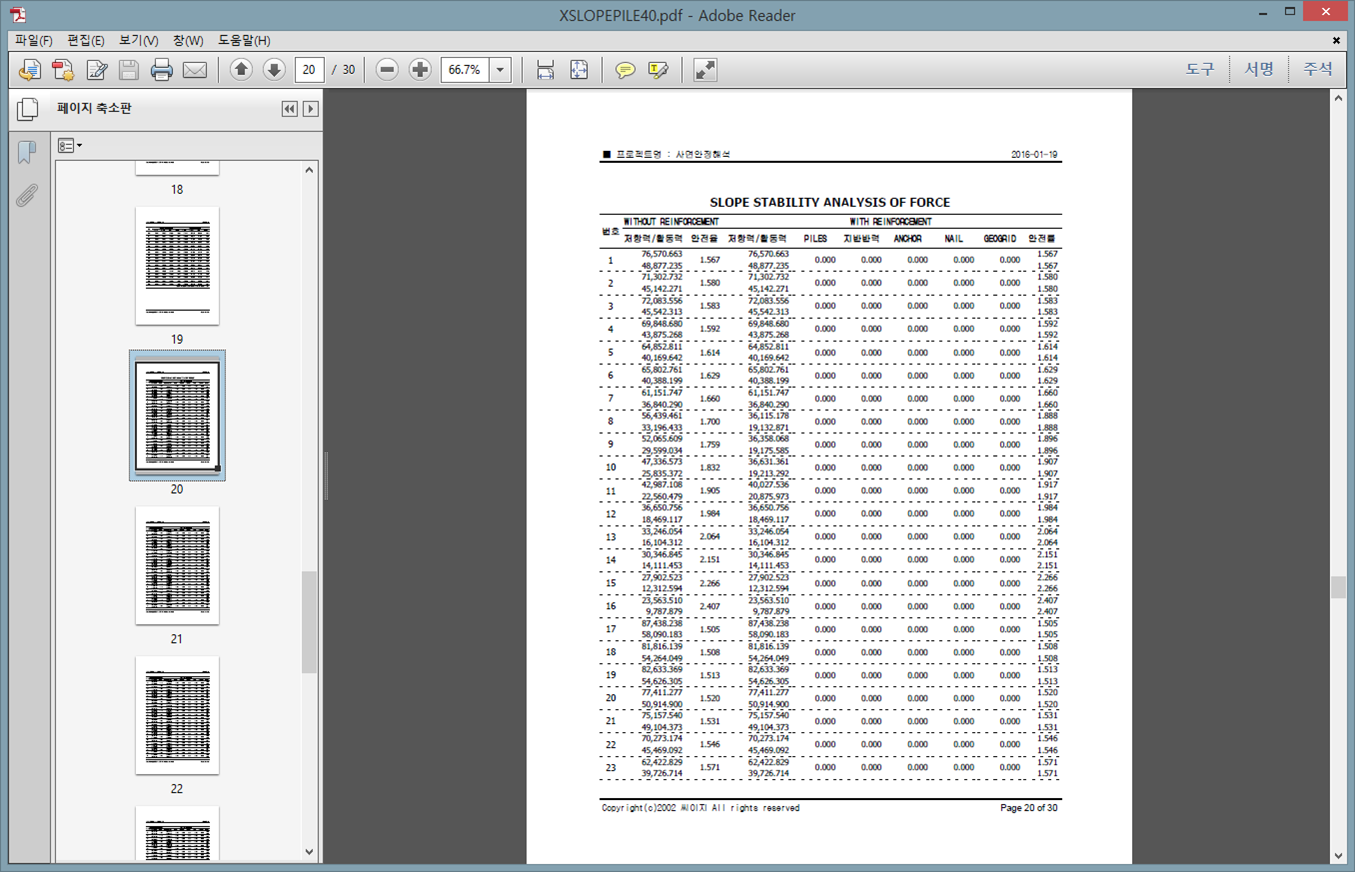

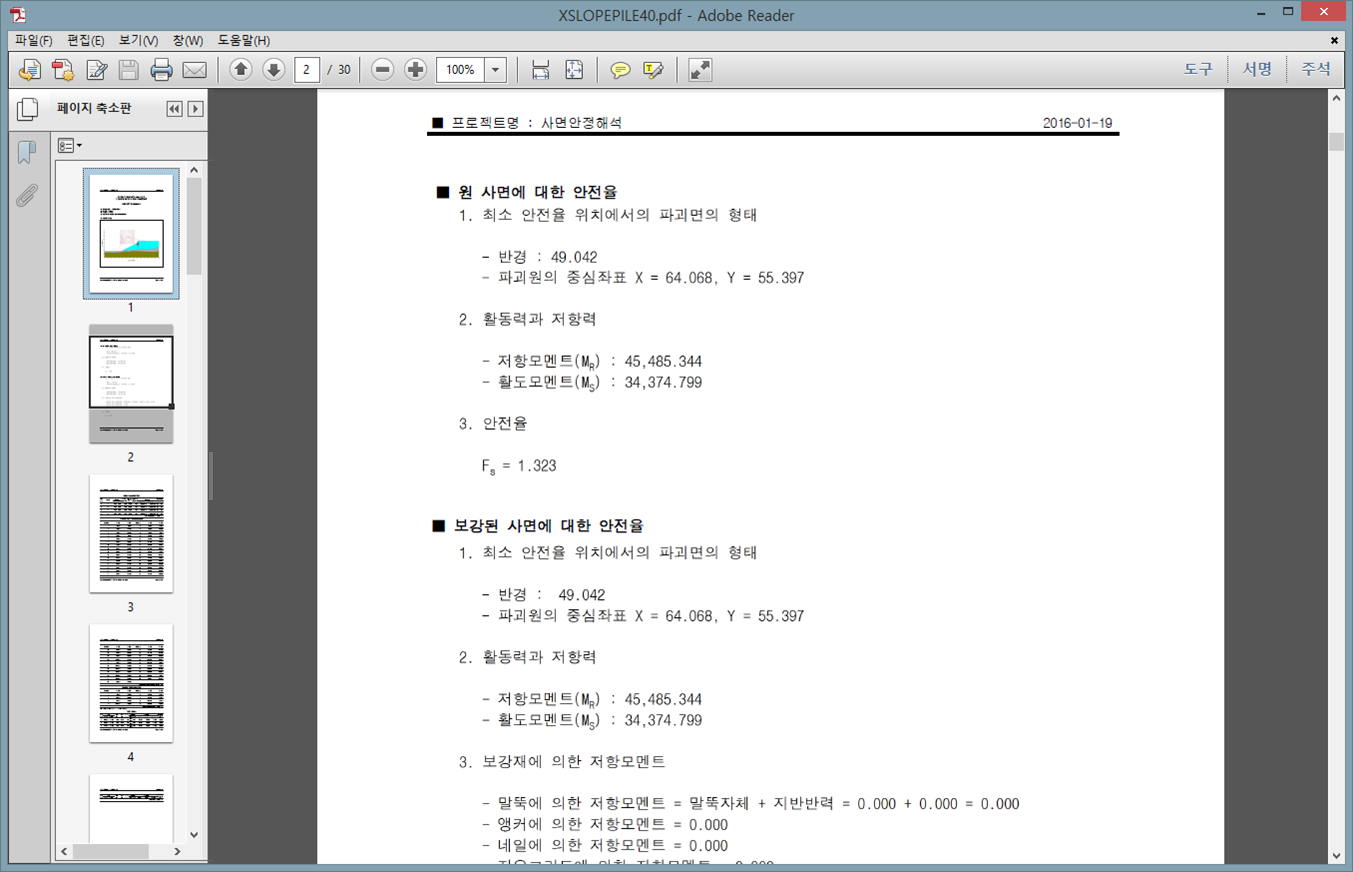

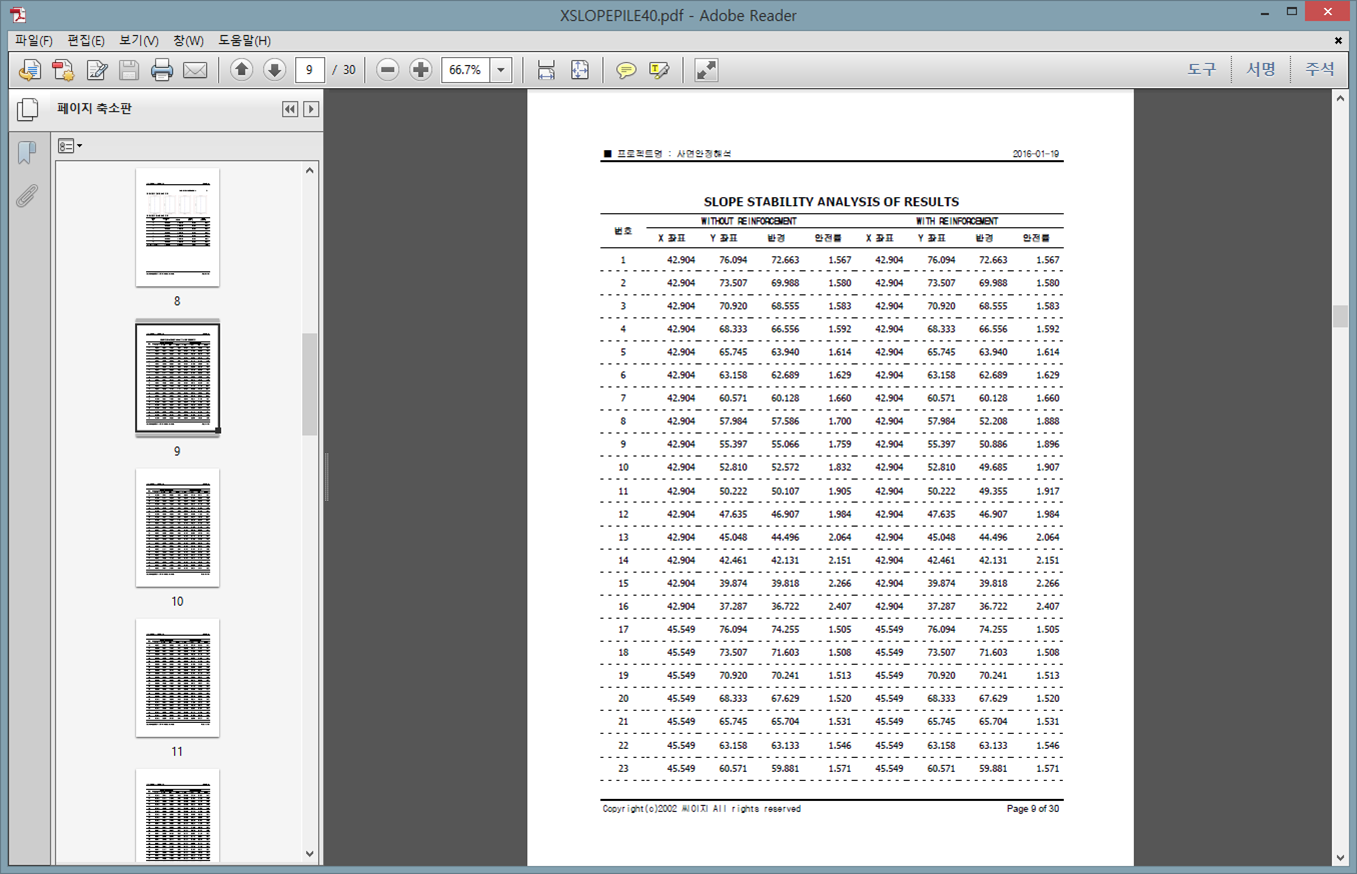

[그림] PDF 전자문서 출력
|
| |
[그림] PDF 전자문서 출력
|
| |
[그림] PDF 전자문서 출력
|
|
|
