HOME >> 제품정보 >> XSiteMap 관련 : 주상도 작성 및 관리 프로그램

XSiteMap Ver 3.0 For Windows 프로그램 주요기능


    XSiteMap 주상도 통합 관리 프로그램의 주요기능을 요약하여 정리하고 세부적인 기능을 설명드리면 다음과 같습니다.

   가. 인쇄방식
        확대/축소/배율 미리보기, 각종 출력물(프린터, DXF, WMF, CS2파일) 지원,
        각 선택한 프로젝트에 따른 페이지별/주상도별/일부분/전체 출력가능

   나. 주상도 관리
        주상도 미리보기, 프린터, DXF, WMF 출력
        각 발주처별 입력사항 제어가능

   다. 단면도 관리
        단면도 미리보기, CS2파일, DXF, 프린터 출력
        실 좌표에 의한 단면출력가능[X방향 축척지원]
        프로젝트 관리기능으로 마우스 컨트롤로 간단하게 단면도 구성 주상도 생성

   라. 주상도 빈양식 출력
        제공되는 모든 양식의 주상도를 빈 양식으로 미리보기, 직접출력가능
        미리보기 후 출력시는 프린터, WMF, DXF 형태로 출력가능

   마. 주상도 편집기
        주상도양식을 편집기를 통해 사용자가 임의로 변경가능
        발주처 양식변경에 따른 사용자가 양식변경 가능
        양식변경에 따른 별도의 프로그램 구입 및 업그레이드가 필요치 않음

   바. 주상도 양식변경
        작성된 주상도의 양식이 변경되었을 경우 주상도 형태 선택으로 변경가능
        양식 폼 위주의 입력방식이 아닌 입력 데이터 중심의 프로그램으로 개발됨

   사. 시추공 번호 관리
        관리기능을 이용하여 기 입력된 시추공번을 사용자의 순서에 맞게 일괄 변경
        추가, 변경, 이동 된 공번에 대하여 일괄적인 공번변경으로 작업시간 단축
        공번변경에 따른 단면도 등 추가적인 요소도 자동으로 변경 적용됨

   아. 주상도 심볼 편집기
        주상도 심볼을 편집기를 통해 사용자가 임의로 변경가능
        각 발주처 심볼변경에 따른 사용자가 심볼변경 가능
        심볼 변경에 따른 별도의 프로그램 구입 및 업그레이드가 필요치 않음

   자. 지층설명 편집기
        지층설명 사용자 임의 저장기능
        팝업메뉴를 이용한 반복적인 입력작업 단순화

   차. 프로젝트 관리기능
        발주처별, 현장별 등 계층별 구조로 데이터 관리 원활
        각 프로젝트별 저장, 불러오기 가능
        각 파일을 통합, 분리 저장 가능
        이중창으로 모든 프로젝트 데이타를 두 개의 파일간 복사, 생성이 가능함

    상기에서 요약 설명한 XSiteMap 주상도 통합관리 프로그램의 주요기능에 대하여 세부적으로 설명을 드리면 다음과 같습니다.




▶ 인쇄방식

   1) 현재페이지, 현재주상도 및 단면도, 일부분, 전체 인쇄 지원
   2) 프로젝트 관리 기능에서 선택한 하부 프로젝트별로 인쇄 지원
   3) 미리보기 기능으로 확대, 축소, 일정비율 미리보기 가능
   4) 자유로운 폰트 지원, 인쇄 여백 지원




▶ 주상도 관리 -[주상도 미리보기, 프린터, DXF, WMF 출력]

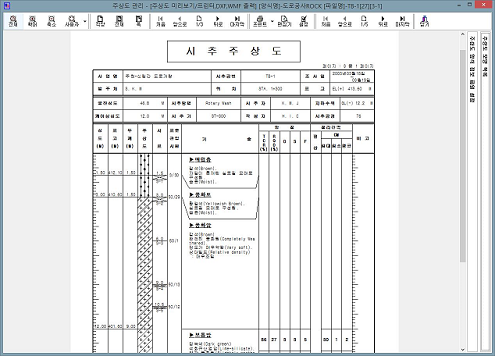

[그림] 주상도 관리 화면


   1) 미리보기
       전체, 확대, 축소, 사용자 임의 등 다양한 형식으로 미리보기를 지원

   2) 프로젝트 관리 기능을 통하여 주상도별, 프로젝트별 출력 및 미리보기 가능

   3) 출력방식
       다양한 출력 방식으로 프린터 직접인쇄, AutoCAD DXF 변환 지원(R14, 2000), WMF 파일 변환 지원




▶ 단면도 관리 -[단면도 미리보기/CS2파일, DXF, 프린터 출력]

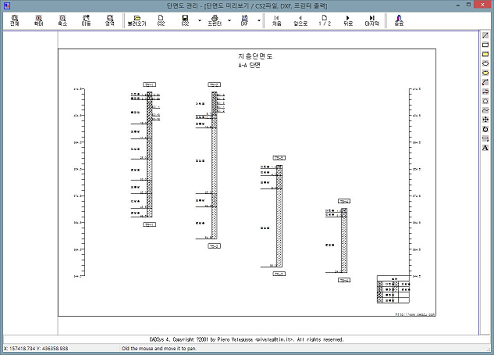

[그림] 단면도 관리 화면


   1) 미리보기
       전체, 확대, 축소, 이동, 영역 등 다양한 형식으로 미리보기 가능

   2) 프로젝트 관리기능을 통하여 단면도별, 프로젝트별 미리보기 및 출력 가능

   3) 출력방식
       다양한 출력방식으로 사용자의 선택에 의해서 직접 프린터 인쇄, AutoCAD DXF 변환 지원(R14, 2000), CS2 파일 저장 지원

   4) 사용자 임의로 여백, 글씨체 크기, 위치를 조정하여 원하는 단면도를 생성가능

   5) 단면도 출력시 X 방향 축척을 지원하여 출력시 용지 폭 부족으로 인한 잘림을 방지할 수 있으며 CAD 도면 출력시 X 방향 축척과 실 좌표 출력으로 원하는 형태의 단면도 생성 가능

※ 아래의 그림은 미리보기, DXF, WMF 로 출력된 주상도의 예



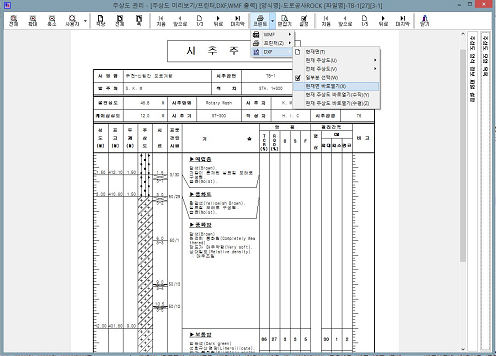

[그림] XSiteMap 미리보기화면

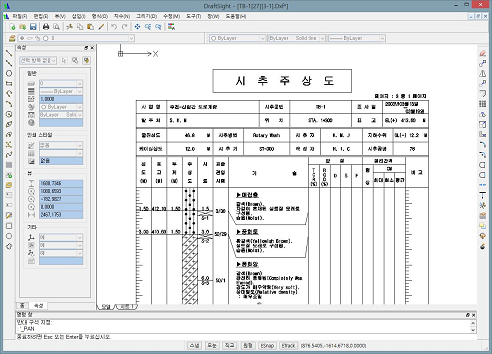

[그림] DXF 출력예(AutoCAD 2000)

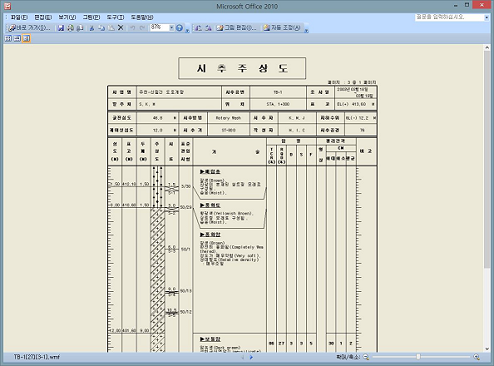

[그림] WMF 출력예(Microsoft office 2010)


※ 아래의 그림은 미리보기, DXF 로 출력된 단면도의 예



[그림] XSiteMap 미리보기화면

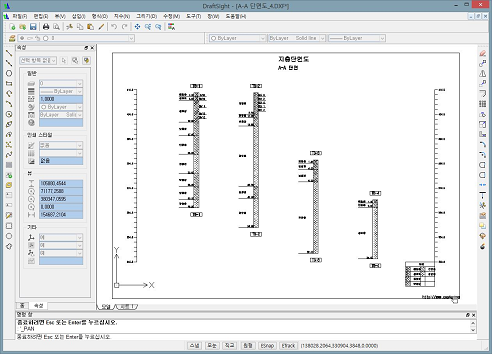

[그림] DXF 출력예(AutoCAD 2000)





▶ 주상도 빈양식 출력



[그림] 주상도 관리 화면





[그림] 빈 양식 출력 선택 화면

1) 지원되는 모든 주상도 빈양식으로 출력가능

2) 주상도 출력시 확인 후 출력 기능으로 프린터 직접출력 및 WMF, DXF 등 다양한 출력물 생성가능

3) 양식변경은 좌측의 그림에서 보는 바와 같이 주상도의 형태선택만으로 변경하여 빈 양식을 출력 가능

아래의 그림은 주상도 빈 양식 출력 예를 나타낸 것입니다.

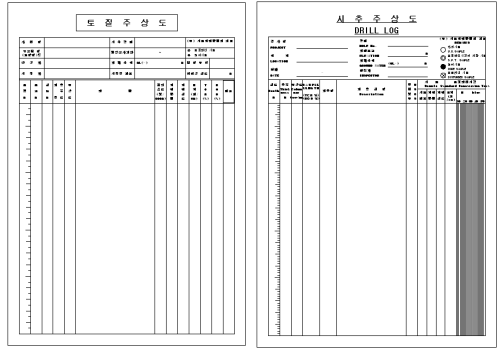

[그림] 주상도 빈 양식 출력 예





▶ 주상도 편집기

    아래의 그림에서 보는 바와 같이 주상도 편집기를 통하여 원하는 주상도 편집 및 생성이 가능합니다.

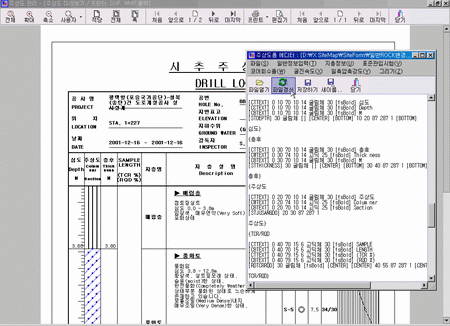

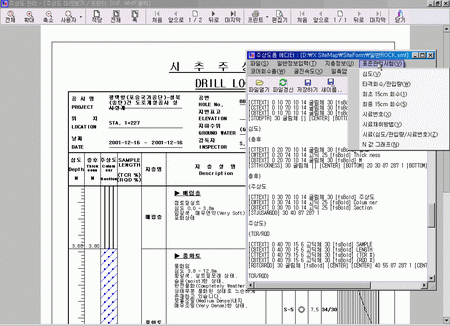

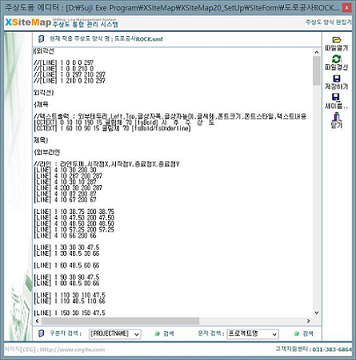

[그림] 주상도 양식 편집기 화면

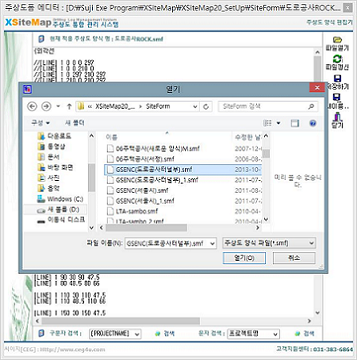

[그림] 주상도 양식 데이터 불러오기 화면


   1) 주상도 입력 데이터를 이용하여 XSiteMap에서 지원하는 일정한 형태의 구분자를 이용하여 출력위치, 폰트, 크기, 정렬방식 등 다양한 형태로 편집이 가능합니다.

   2) 각 발주처별, 사용자 임의 양식의 변경 발생시 손쉽게 대처가 가능합니다.

   3) 기존 주상도 작성프로그램에서 발생되는 개발자 위주의 양식이 아닌 사용자 위주의 양식 변경 방식으로 일반적으로 사용자가 자주 사용하는 NotePad와 같은 편집기에서도 양식 데이터의 내용을 파악할 수 있는 형태로 작성되어 있으며 사용자가 새로운 양식을 생설할 때 쉽게 편집할 수 있는 기능도 추가되어 있어 사용자의 편의에 최대한 개발 방향을 두었습니다.

   ※ 양식변경예 : 간단한 위치변경

   변경내용 설명 : 층후와 주상도의 위치를 변경합니다.



[그림] 변경전




[그림] 변경후





▶ 주상도 양식변경

     일정한 폼을 불러서 주상도 데이터를 입력하는 형식이 아닌 데이터 입력후 주상도 폼 선택만으로 자유로운 변경이 가능합니다.

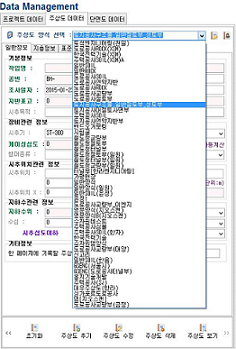

[그림] 주상도 양식변경 화면

1) XSiteMap에서 기본적으로 제공하는 양식뿐만 아니라 사용자가 작성한 양식을 포함하여 생성된 모든 양식의 형태로 좌측의 그림에서 보는 바와 같이 간단한 선택으로 변경이 가능합니다.

2) 양식 변경에 따른 필수입력 사항이 라벨 및 입력상자가 활성화되므로 쉽게 추가된 필수 입력사항을 입력함으로써 원하는 형태의 주상도를 작성할 수 있습니다.

3) 현재의 양식에 불필요한 사항도 입력가능하게 입력상자를 활성화시킬 수 있어 양식위주의 주상도 작성이 아닌 데이터 기반으로 되어 있어 추후 참고자료로서의 기능을 더욱 발휘할 수 있도록 하였습니다.






▶ 시추공 번호 관리






[그림] 시추공 번호 관리 화면


     1) 위의 그림에서 보는 바와 같이 시추공 번호 관리 기능을 이용할 경우 기 작성된 주상도 공번을 사용자의 순서에 맞게 일괄 변경가능하며 주상도 작성시 빈번하게 발생하는 추가, 변경, 이동 된 공번에 대하여 일괄적으로 공번을 적용 가능합니다.

     2) 주상도 추가로 인한 변경된 공번을 하나 하나 수정할 필요가 없이 일괄 변경함으로 작업시간을 단축시킬 수 있어 불필요한 작업은 최소화하여 업무효율을 증가시킬 수 있습니다.




▶ 주상도 심볼 편집기


[그림] 주상도 심볼 편집기


     1) 주상도 심볼 편집기를 통하여 자유로운 심볼의 수정, 생성가능

     2) 변경 및 생성된 심볼은 각 설정에 맞게 기본 파일로 저장할 수 있으며 기본설정 및 도로공사실무편람 등의 시방서나 기준에 따라 저장해 두고 작업상황에 적절한 설정파일을 현 주상도 작성시 편리하게 적용할 수 있다.

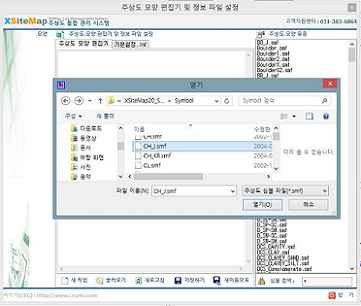

[그림] 주상도 심볼 불러오기 화면

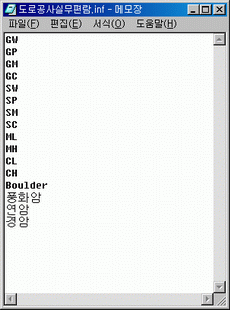

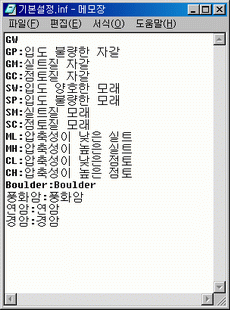

[그림] 기본설정과 도로공사실무편람 설정파일의 예



[그림] 주상도 심볼 편집기를 이용한 심볼 변경예


     위의 그림에서 보는 바와 같은 주상도 심볼을 편집하는 방법은 정의된 간단한 규칙에 의해 심볼을 변경합니다. 일반적으로 심볼을 이루는 라인, 삼각형, 사각형, 원, 임의모양을 생성할 수 있는 구분자가 XSiteMap 에 등록되어 있어 이 구분자를 이용하여 편리하게 새로운 심볼을 생성하고 변경할 수 있습니다.




▶ 지층설명 편집기

     지층설명 자동 선택기능으로 원하는 내용을 기억시켜둠으로써 빠른 입력작업이 가능합니다.

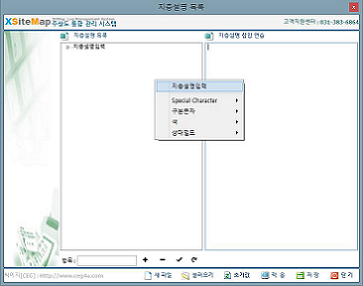

[그림] 지층설명 불러오기와 지층설명 입력하기


     1) XSiteMap 지층설명 입력 방법은 사용자의 편의를 위해서 자주 사용하는 용어를 파일로 저장하여 팝업메뉴를 이용하여 쉽게 입력할 수 있도록 되어 있습니다.

     2) 주상도 작성에 능숙한 사용자라면 그냥 지층설명 메모장에 그냥 입력하여도 되나 처음 사용자는 어떤 내용을 입력하여야 할 것인가에 대한 고민을 할 필요가 없이 지층설명 메모장에서 마우스 오른쪽 버튼을 클릭하시면 기본적인 입력내용이 팝업메뉴로 생성됩니다. 이 생성된 내용을 선택하시는 것으로 지층설명입력 작업 수행을 원만히 할 수 있을 것입니다. 또한 이 내용을 사용자가 임의로 편집하여 저장해 놓고 다음에 사용시 불러오기를 이용하여 저장한 내용을 반복하여 사용할 수 있도록 되어 있습니다.




▶ 프로젝트 관리기능

     XSiteMap 주상도 통합 관리 프로그램에서 가장 강력한 기능을 가지고 있는 기능 중의 하나가 프로젝트 관리기능입니다. 각종 입력 데이타를 프로젝트 단위별로 계층구조로 생성하여 복사, 이동, Import, Export 가 가능하며 Windows 환경에 익숙한 사용자라면 쉽게 프로젝트를 관리할 수 있을 것으로 판단됩니다. 모든 기능은 Windows 의 탐색기 기능과 유사합니다. 이동시는 마우스 드래그로 복사을 할 경우에는 Ctrl + 마우스 드래그로 가능합니다.

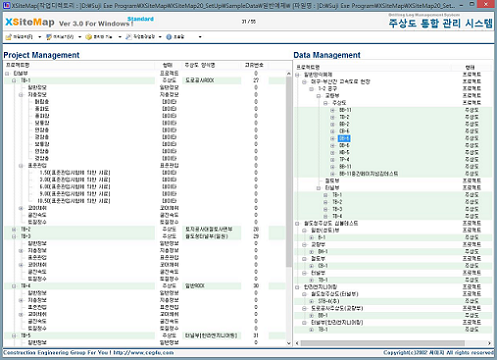

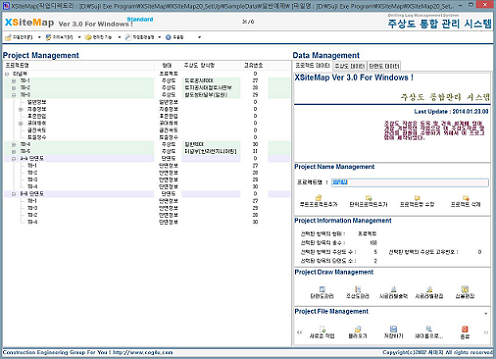

[그림] 프로젝트 관리 기본화면



[그림] 프로젝트 관리 이중창 실행화면


     1) 프로젝트 관리 기능을 이용할 경우 동일한 이름을 가진 주상도라도 개별적으로 판단하여 수정, 삭제가 자동적으로 이루어질 수 있도록 개발되어 있으므로 사용자는 주상도 생성시 동일한 주상도 공번이 발생할 경우 임의로 구분자를 입력하실 필요가 없습니다.

     2) 프로젝트 관리 기능을 이용할 경우 단면도 생성시는 단면도 노드를 생성하신 후 단면도에 포함될 해당 주상도를 마우스로 드래그하여 단면도 노드에 드롭하시면 자동적으로 생성이 됩니다. 이 생성된 주상도가 변경이나 삭제가 될 경우에 이 단면도의 주상도 단면정보 자동적으로 변경, 삭제가 이루어 집니다.

     3) 위의 그림에서 보는 바와 같이 프로젝트 관리 이중창을 실행할 경우 단일 프로젝트 뿐만 아니라 다른 프로젝트간의 데이터를 이동, 생성할 수 있어 프로젝트 관리 업무를 극대화 시키는 작업을 수행할 수 있습니다.
