XSLOPE 사면안정 해석 프로그램의 주요기능을 요약하여 정리하고 세부적인 기능을 설명드리면 다음과 같습니다.
가. 2차원 가시화
데이터를 화면에 표시하는 뷰는 지반정보 및 원점망 정보 등을 2차원 형식으로 표시합니다. 마우스를 이용하여 상하 좌우 이동은 물론 회전을 통해 다양한 각도에서 조망할 수 있습니다. 우측 상단에는 방위를 나타내는 N, W, S, E 가 표시되어 있고, 절점 및 십자마크가 표시되어 있으며, 또한 좌측 범례를 통해 선형수치를 표시합니다.
| |
[그림] 2차원 가시화
|

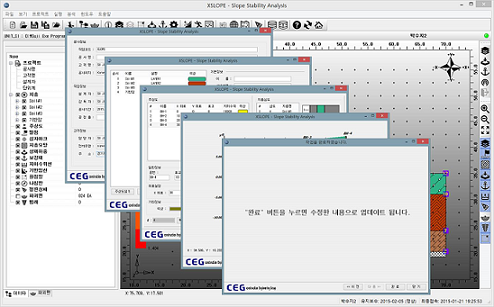

나. 데이터 입력 마법사 기능
마법사 기능은 대화상자를 일일이 열어서 입력작업을 해야하는 불편함을 줄일 수 있습니다. 마법사 기능 수행 작업을 하면 프로젝트 정보입력 작업부터 결과 데이터를 그림으로 보기까지 단계별로 데이타를 구성할 수 있습니다.
| |
[그림] 데이터 입력 마법사 기능
|

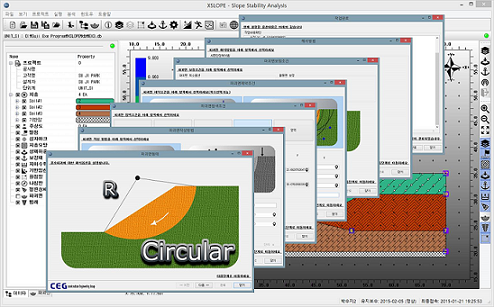

다. 파괴면 옵션 설정 마법사
파괴면 옵션을 설정하는 기능으로 구성되어 있는 마법사입니다. 따라서 파괴면을 설정하는 여러가지 항목을 단계별로 입력할 수 있습니다.
| |
[그림] 파괴면 옵션 설정 마법사
|

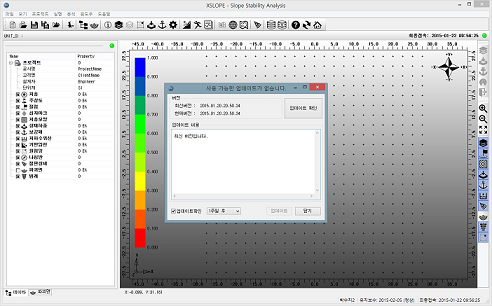

라. 자동 업데이트 기능
프로그램 실행시 유지보수 기간을 바탕으로 자동으로 업데이트를 실행하는 시스템입니다.
| |
[그림] 자동 업데이트
|

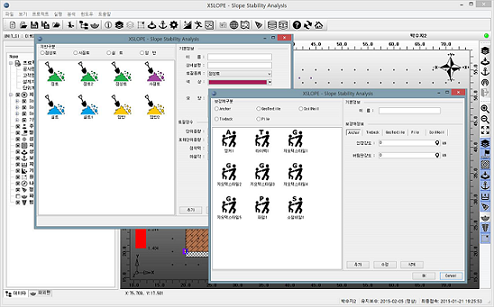

마. 각종 데이타베이스 지원
지반물성 정보과 보강재 정보를 개별적인 데이타 베이스 파일로 관리하여 데이타 입력시 편리한 입출력 시스템을 지원합니다.
| |
[그림] 데이타베이스 관리
|

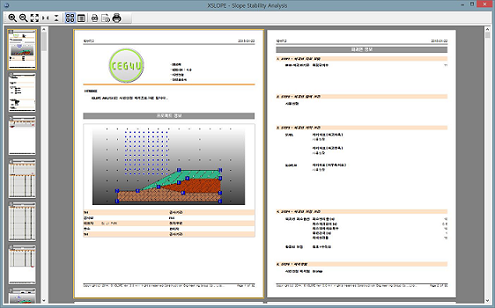

바. 보고서 출력 기능
보고서 출력 기능은 사용자가 입력한 각종 데이타 및 해석결과를 보고서 형식으로 확인할 수 있으며, 이는 .pdf 파일 형식으로 출력이 가능합니다.
| |
[그림] 보고서 출력
|

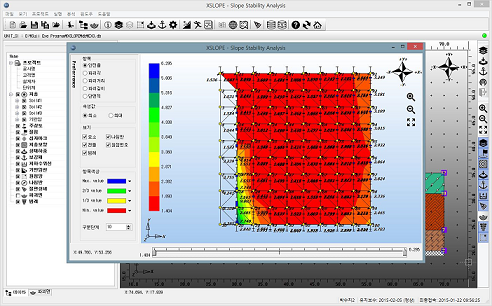

사. 원점망 분석 기능
해석 실행 후 파괴면 및 최소·최대 안전율 속성 값을 원점망을 구성하고 있는 절점에 따라서 분석할 수 있습니다. 결과값이 캔들형식으로 표시되어 있어 각 절점에서 최소·최대 안전율의 비교작업에 기여합니다.
| |
[그림] 원점망 분석 기능
|

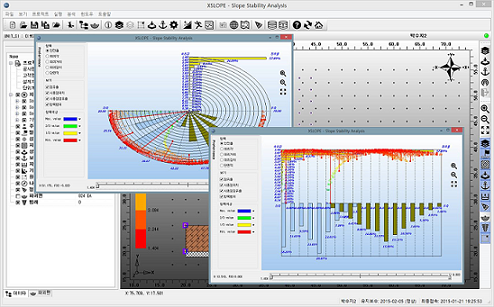

아. 안전율 분석 기능
선형 및 원형으로 구성되어 있는 결과값을 안전율 분석 기능을 이용하시면 보다 효과적인 사면안정 해석 연구에 기여합니다.
| |
[그림] 안전율 분석 기능
|

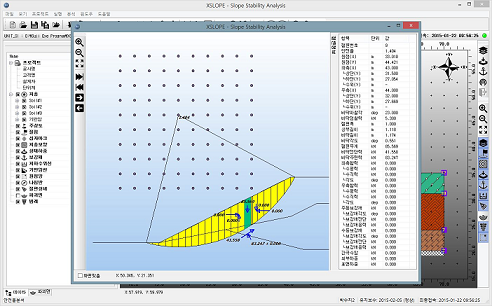

자. 절편 보기 기능
해석된 절편의 상세정보를 리스트로 표시하며, 각 절편에 작용하는 여러가지 데이터를 확인할 수 있습니다.
| |
[그림] 절편 보기 기능
|

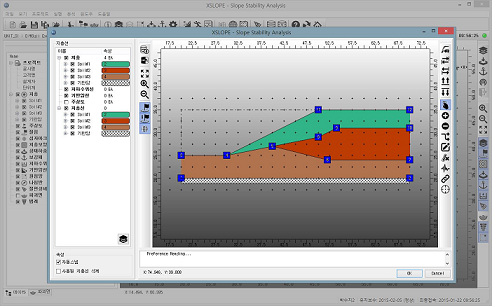

차. 실시간 단면 그리기 및 생성 기능
사용자가 구성하고자 하는 지층모양으로 몇 가지 규칙을 지켜 작업하시면 간단한 마우스 컨트롤 작업만으로 구성하고자 하시는 지층을 구성할 수 있으며, 뿐만아니라 지하수위 및 기반암층을 구성할 수 있습니다. 또한 주상도 및 DXF 환경에서 구성할 수 있어 보다 다양한 작업환경이 제공됩니다.
| |
[그림] 실시간 단면 그리기 및 생성
|
|
|
