HOME >> 제품정보 >> xMS-통합계측관리시스템 관련 : 계측관리프로그램

xMS Ver 2.0 - 통합계측관리시스템 주요기능


   통합 계측관리시스템은 크게 계측데이터서버, DB 서버, 계측관리시스템으로 구성되어 있으며 각 항목이 수행하는 주요기능은 다음과 같다.

    가. 계측데이터서버

    나. 데이터베이스 시스템(DB 서버)

    다. 계측관리시스템

    라. 예·경보시스템

   1) 계측데이터서버

   계측데이터서버의 주요기능은 계측센서로부터 전송받은 데이터를 DB 서버에 저장하고 계측관리시스템을 위한 데이터전송 기능을 수행한다.

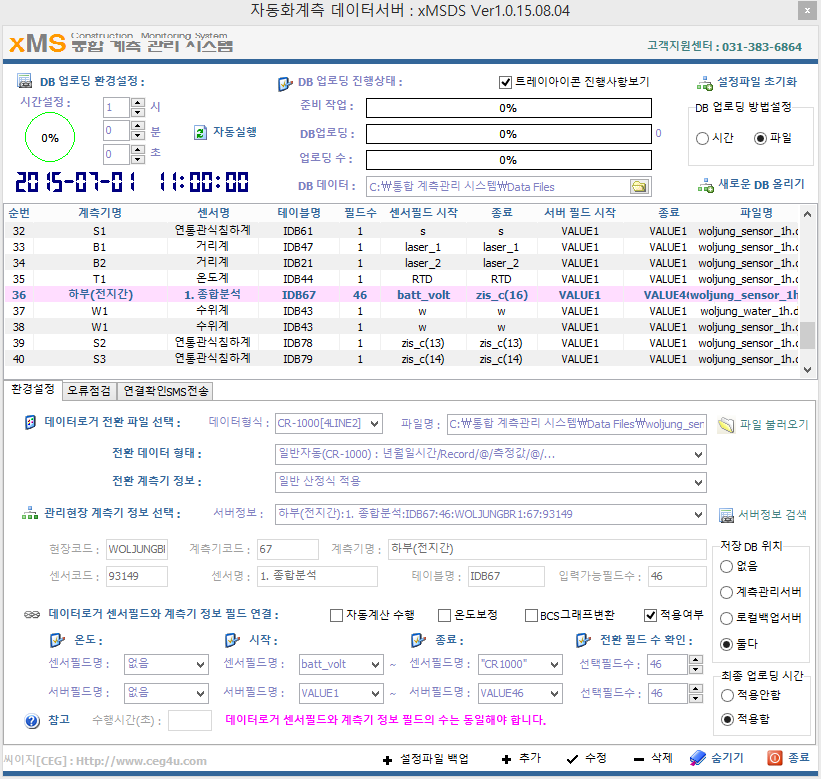

[그림] xMSDS 자동화계측 데이터서버-월정교모니터링시스템


       ① 계측센서에 대한 센서정보 등록 및 센서에 대한 보정방법 등을 설정하고 센서에 각종 변수를 설정한다.
       ② 계측센서로부터 전송받은 데이터를 가공하여 DB서버에 저장한다.
       ③ 측정된 데이터를 분석하여 관리상태를 예·경보 서버에 실시간 데이터를 전송한다.

   2) 데이터베이스 시스템(DB 서버)

   DB서버의 주요기능은 계측데이터서버 및 계측관리프로그램으로부터 전송받은 데이터 및 각종 정보를 저장하고 관리하는 기능을 수행한다.

       ① 계측 데이터 저장
       ② 현장정보, 사용자정보, 센서정보 등 저장
       ③ 위험 감지 후 SMS시스템을 위한 예·경보 사용 환경 제공
       ④ 계측보고서, 게시판 등 현장 관리자 상호간의 커뮤니케이션을 위한 자료 저장

   3) 계측관리시스템

  계측관리시스템의 주요기능은 현장에 대한 기초정보 관리, 계측데이터서버 및 데이터입력을 통하여 저장된 데이터관리, 계측보고서, 게시판 등 현장 관리자 상호간의 커뮤니케이션을 위한 사용 환경 제공 등의 기능을 수행한다.

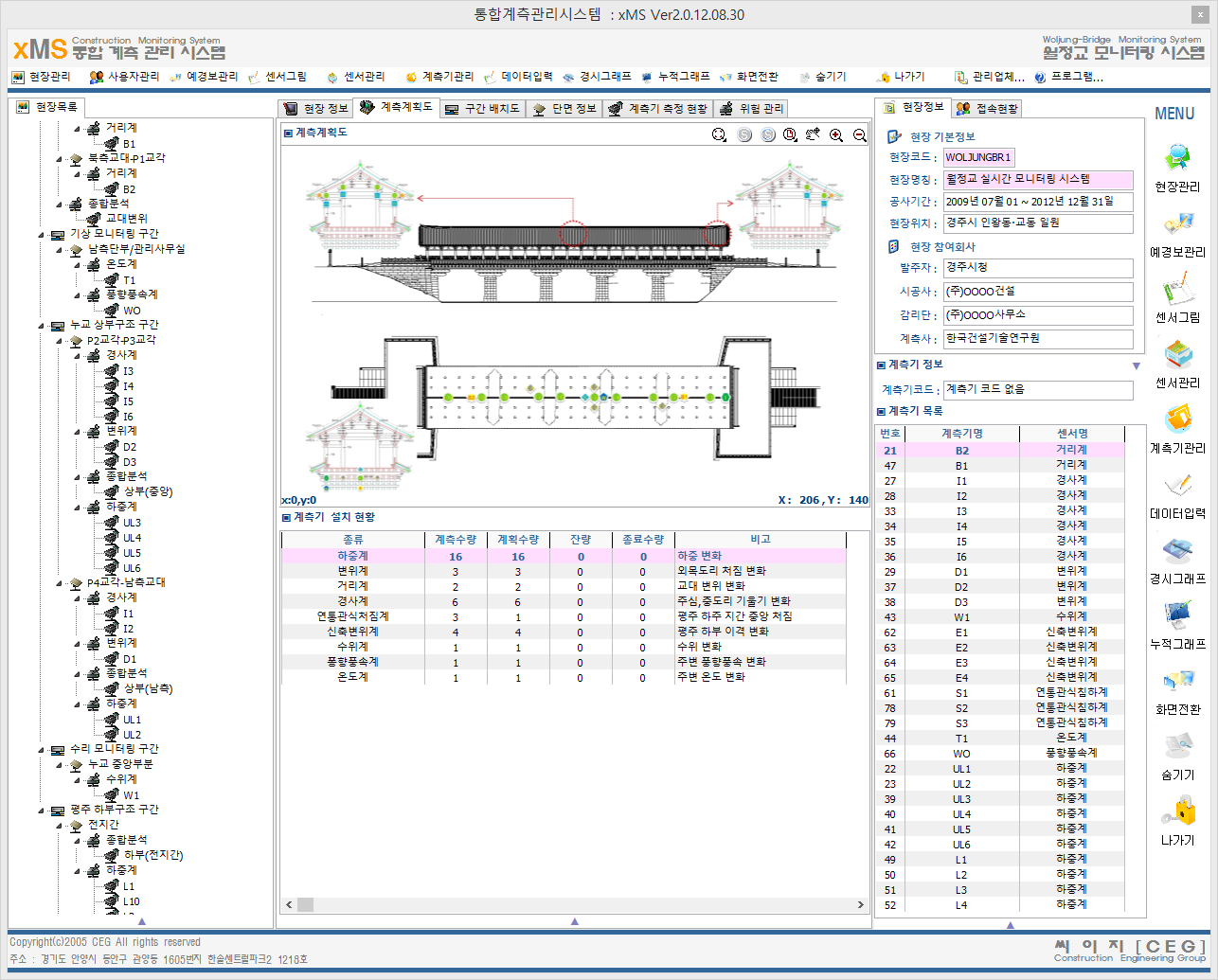

[그림] xMS 통합계측관리시스템-월정교모니터링시스템


       ① 현장관리
       ② 예·경보 관리
       ③ 사용자 관리
       ④ 센서그림관리
       ⑤ 계측기관리
       ⑥ 데이터입력
       ⑦ 계측그래프 관리
       ⑧ 현장정보 관리 및 현장 관리자간의 커뮤니케이션 환경 제공
       ⑨ 계측계획도, 구간배치도, 단면정보 등 현장정보제공
       ⑩ 계측기 측정현황 및 위험관리 목록 제공

   4) 예·경보시스템

  예·경보시스템은 데이터베이스시스템과 계측관리시스템과 연동하여 대상 현장의 위험요소를 관리자에게 전달할 수 있는 역할을 하는 시스템으로 구성되어 있으며 CDMA통신을 통한 SMS(Short Message Service)를 이용하여 구축하도록 설계하고, 예․경보시스템은 계측관리시스템 및 계측데이터 분석프로그램이 작동하지 않는 상태에서도 독립적으로 상시 작동할 수 있도록 별도의 감시시스템을 구축하여 예기치 않는 문제발생에 대처할 수 있도록 시스템을 구성한다.


[그림] SMS 예경보시스템-월정교모니터링시스템
