안녕하세요. 씨이지 손규만입니다.


해당 버전은 해상시추조사시 EL 또는 DL를 이용하여 해상지표면을 적용하기 위해서 긴급 제공하는 프로그램 입니다.

필요하신 분만 다운받아서 적용하세요.


주의. XSiteMap 3.5 이하 버전과 다소 다르게 표현될 수 있으므로 아래의 내용을 적용하시는 분 만 사용하세요.

XSiteMap 3.7 실행 파일 XSiteMap37.exe 를 다운로드 받으신 후 XSiteMap 3.5 설치 디렉토리에 복사하여 XSiteMap35.exe로 이름을 변경하여 사용할 것


XSiteMap 3.7에서는

해상 시추에 적용되는 수중 지표면(DL)을 적용할 수 있는 양식을 표현할 수 있습니다.

적용양식은 해상주상도(XSM).smf

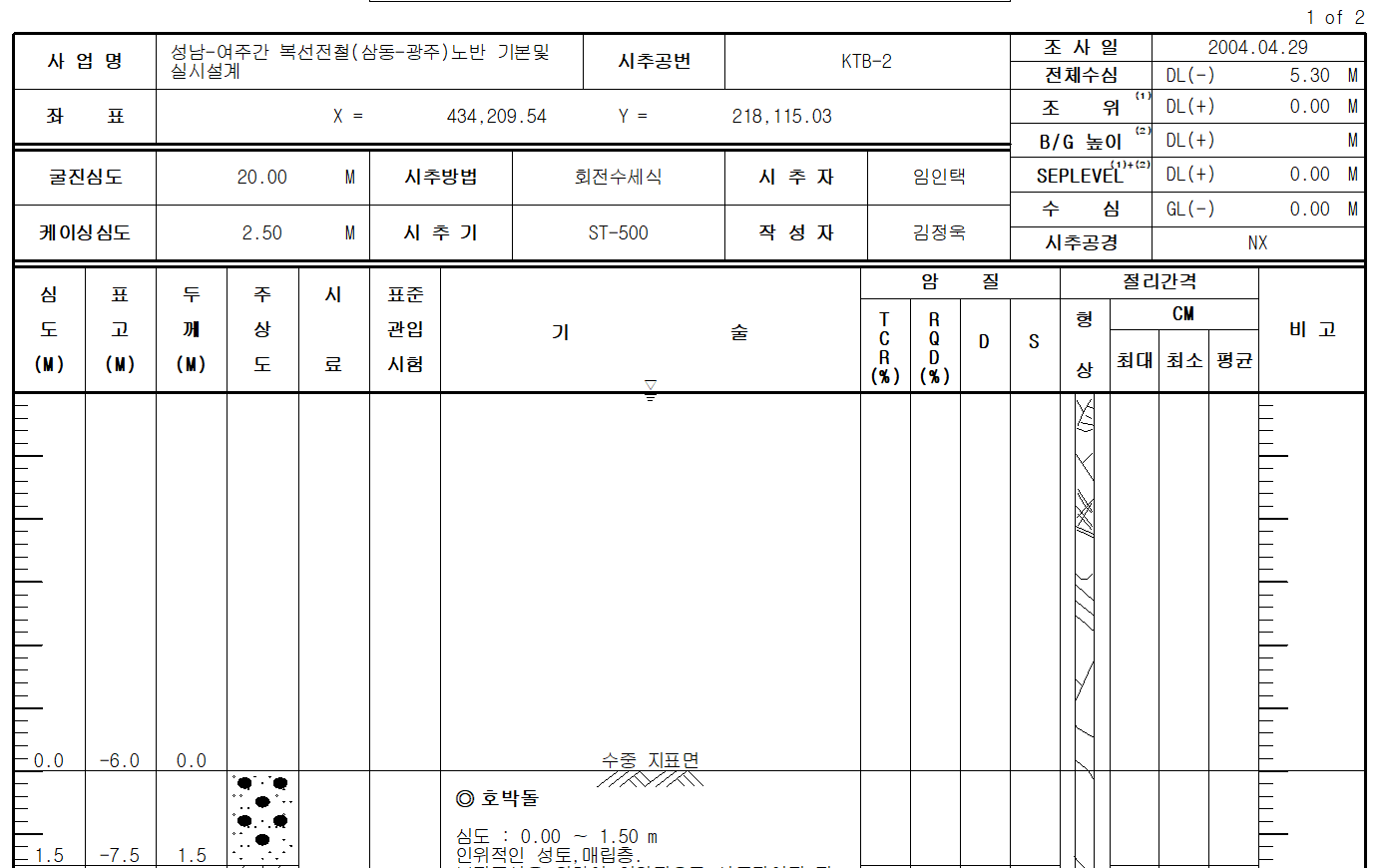

사용예는 해상주상도.png


다른 양식에 DL 적용시에는 주상도편집기에서 아래의 내용을 복사해서 하단에 붙여넣기를 한다.

해상주상도 표현 구분자 : 적색 부분은 해당 주상도에 적합하게 수정할 것


{DL 적용

[DATUMLEVELOPTION] TRUE DL -1.0 0.0  [TEXTOPTION] TRUE 수중_지표면 30 굴림체 [] [CENTER] [BOTTOM] 70 129 87 287 1 [BOTTOM]


[STWATERLEVEL][FORMAT][ZERODEPTH] 25 굴림체 [] [CENTER] [CENTER] 70 129 87 287 1  [TOP]

[SITEMAPAUTODRAWOPTION] TRUE
[STSURFACEMARK][FORMAT]D.L=(-)%3.1FM 25 굴림체 [] [RIGHT] [CENTER] 50 70 87 287 -1  [NONE]
[SITEMAPAUTODRAWOPTION] TRUE
[STSURFACEMARK][FORMAT]D.L=(-)%3.1FM 25 굴림체 [] [RIGHT] [CENTER] 70 129 87 287 1  [NONE]
[STSURFACEMARK][FORMAT]D.L=(-)%3.1FM 25 굴림체 [] [RIGHT] [CENTER] 129 200 87 287 -1  [NONE]

}

그럼 수고하세요.
